Máquina de ligação de fios semiautomática Máquina de solda de estanho Robô de solda Estação de solda

Máquina de soldagem a fio semiautomática, máquina de solda de estanho, robô de soldagem, estação de soldagem

1. Máquina de soldagem a fio semiautomática

Funcionalidade principal para microeletrônica

• Precisão da soldagem a fio:
  • Usa fio de ouro/cobre (15–75μm de diâmetro) para conectar chips de CI a estruturas de chumbo ou PCBs por meio de soldagem termossônica ou ultrassônica, alcançando precisão de posicionamento de ±1μm para soldas de passo fino (por exemplo, passo de 25μm em embalagens de semicondutores).
• Operação semiautomática:
  • Posicionamento manual da peça, com alimentação e soldagem automáticas do fio (soldagem por esfera ou soldagem por cunha) controladas por pedal ou tela sensível ao toque.
• Principais características:
  • Controle da força de soldagem: Potência ultrassônica ajustável (5–50W) e pressão (10–200gf) para adequar-se a diferentes materiais de fio e tamanhos de chip.
  • Sistema de visão: Microscópio com ampliação de 10×–50× para alinhamento manual dos pontos de soldagem, a máquina de solda pode ser usada para soldagem de LED.

Cenários de aplicação:

• Embalagem de semicondutores (CIs, diodos, transistores).
• Soldagem de chips de LED em módulos de iluminação.

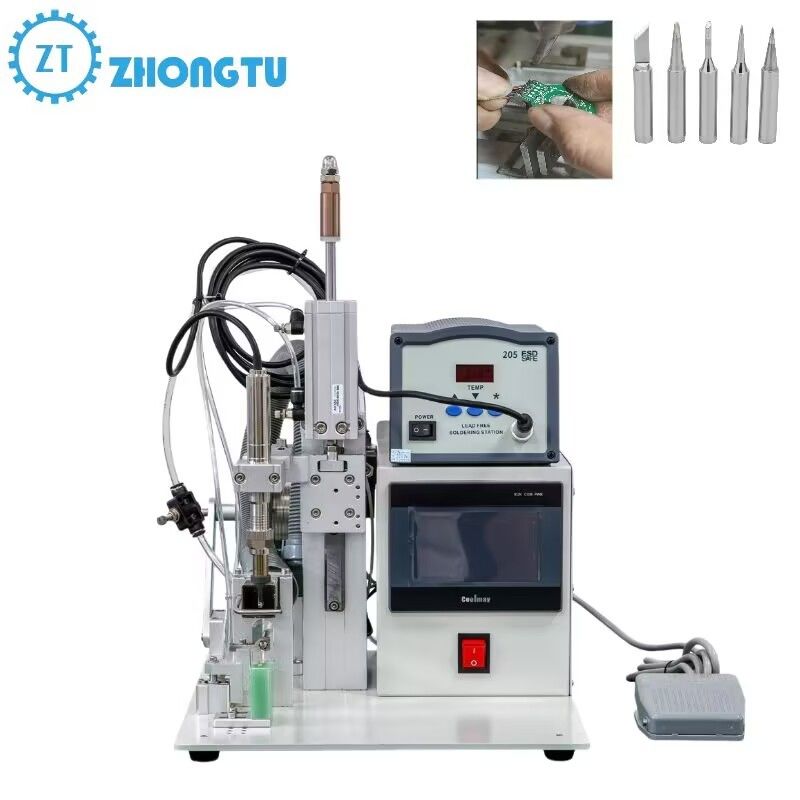

2. Máquina de solda de estanho (semiautomática)

Eficiência e versatilidade da solda de estanho

• Mecanismo de alimentação de solda:
  • Dispensador automático de fio de solda motorizado (0,5–1,2 mm de diâmetro) com precisão de ±0,1 mm, acionado por pedal, reduzindo o manuseio manual da solda.
• Controle de temperatura:
  • Ferro de soldar regulado por PID (200–450°C, estabilidade de ±5°C) para solda com chumbo/sem chumbo, adequado para componentes de furo passante e SMD.
• Design ergonômico:
  • Punho leve (150–300g) com punho resistente ao calor, ideal para operação de mais de 8 horas na montagem ou reparo de PCB.

Cenários de aplicação:

• Produção de eletrônicos de consumo (cabos USB, adaptadores de energia).
• Soldagem de luzes de tira de LED (resistores, conectores).

3. Robô de soldagem (sistema de soldagem automático)

Automação e precisão de alto eixo

• Controle de movimento multi-eixo:
  • Braço robótico de 4–6 eixos com repetibilidade de ±0,02 mm, permitindo trajetórias complexas (por exemplo, soldagem angular em PCBs 3D) a velocidades de até 300 mm/s.
• Programação inteligente:
  • Importação de arquivo de ensino ou CAD para soldagem em lote, com parâmetros otimizados por IA (temperatura, volume de solda) com base no tipo de componente.
• Tecnologias avançadas:
  • Soldagem a laser (980nm) para microcomponentes ou soldagem ultrassônica para soldagem a frio de fios finos (30–40AWG).

Cenários de aplicação:

• Produção em massa de PCBs para dispositivos automotivos e médicos.
• Soldagem de alta confiabilidade (conformidade com ISO 13485).

4. Estação de soldagem (estação de trabalho de bancada)

Versatilidade e operação amigável

• Ferramentas modulares:
  • Pontas intercambiáveis (cinzel, cônico, agulha) para componentes SMD (0201) a furo passante, com mecanismos de troca rápida (≤10s).
• Controles de precisão:
  • Visor digital com controle de temperatura PID (150–480°C, ±1°C), predefinições para diferentes tarefas de soldagem (por exemplo, SMD: 320°C, furo passante: 350°C).
• Recursos de segurança:
  • Aterramento ESD (≤10⁹Ω), suspensão automática (150°C após 2 minutos de inatividade) e porta de extração de fumos.

Cenários de aplicação:

• Reparo e retrabalho de PCB (dessoldagem BGA/CSP).
• Prototipagem em laboratórios de P&D ou projetos de amadores.

Parâmetro do produto:

Descrição do produto:

Esta máquina de solda semiautomática combina tecnologia avançada com artesanato requintado para trazer soluções de soldagem eficientes e precisas para a indústria de manufatura eletrônica. Ele usa um sistema inteligente de controle de temperatura, que pode controlar com precisão a temperatura da solda para garantir uma qualidade de junta de solda estável e confiável. Não importa em face de placas de circuito complexas ou componentes eletrônicos finos, ele pode ser facilmente manuseado para obter uma soldagem perfeita.

Seu dispositivo exclusivo de alimentação de estanho é primorosamente projetado, e a velocidade de alimentação de estanho é uniforme e estável, que pode ser ajustada de forma flexível de acordo com diferentes necessidades. A interface de operação é simples e intuitiva, fácil de usar, e mesmo os iniciantes podem dominar rapidamente as habilidades de operação. Ao mesmo tempo, o equipamento tem boa estabilidade e durabilidade, e através de testes rigorosos de qualidade, pode manter um excelente desempenho em trabalho de alta intensidade por um longo tempo.

A máquina de solda semiautomática é amplamente utilizada em montagem eletrônica, manutenção elétrica, fabricação de equipamentos de comunicação e outros campos, o que fornece forte suporte para as empresas melhorarem a eficiência da produção, reduzir custos e melhorar a qualidade do produto. Escolha nossa marca, é escolher profissionalismo e qualidade.

Fotos de detalhes:
